MBR一體化處理設備將生物處理技術、浸沒式MBR膜技術和智能化控制技術于一體，以較小的尺寸實現了集污水處理、固液分離和中水回用。具有結構合理緊湊，外形美觀，占地面積小，運行費用低，穩定可靠，噪音低，無異味，使用壽命長，全自動控制，不需人員管理，特別是出水水質好，優于國家中水水質等特點。

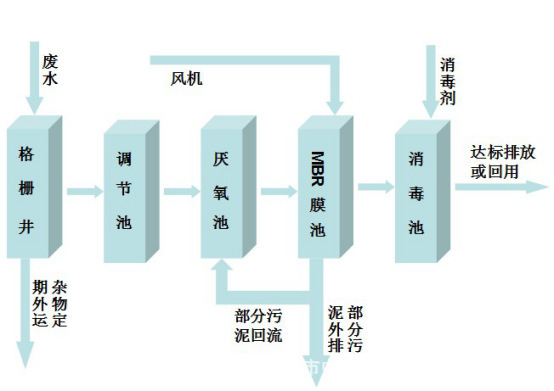

二、三菱化學MBR一體化污水處理設備工藝流程圖：

本工藝采用一體化膜生物反應器（MBR）代替了常規處理工藝的初沉池，二沉池，砂過濾和污泥的濃縮穩定設備。設備前只要設置格柵，去除雜物，經調節池進入本裝置，出水即可達到污水回用水質標準或排放標準要求。

1、進水井：進水井里設置溢流口和進水閘門，在來水量超過系統負荷或者處理系統發生事故的情況下，關閉進水閘門，污水直接通過溢流口就近排入河道或者市政管網。

2、格柵：污水中經常含有大量雜物，為了保證MBR系統的正常運行，必須將各種纖維、渣物、廢紙等雜物攔截在系統之外，因此在系統前設置格柵，定期將柵渣清理干凈。

3、調節池：收集的污水水量和水質都是隨著時間變化的，為了保證后續處理系統的正常運行，降低運行負荷，需要對污水的水量和水質進行調解，因此在進入生物處理系統前設計調節池。調節池內需要定期清理沉淀物。調節池一般設置溢流，在負荷過大的情況下，保證系統的運行正常。

4、毛發聚集器：在中水處理系統內，由于收集的洗浴廢水內含有少量的毛發和纖維，不清理干凈，會對水泵和MBR反應器造成堵塞，降低處理效率，并可能***終造成整個系統的癱瘓，因此在中水處理系統內需要設置毛發過濾器。

5、MBR反應池：在MBR反應池里進行著有機污染物的降解和泥水的分離。作為處理系統的核心部分，反應池里面包括微生物菌落、膜組件、集水系統、出水系統、曝氣系統。

6、消毒裝置：根據出水的要求，系統設計有消毒裝置，可自動控制加藥量。

7、計量裝置：為了能夠保證系統運行良好，需要采用一定的計量裝置進行系統的參數控制。計量控制儀器包括流量計和水表等。

8、電控裝置：電控箱安裝于設備機房內。主要控制進水泵、風機和抽吸泵?？刂朴惺謩涌刂坪妥詣涌刂苾煞N形式。進水泵在PLC控制下，根據各反應池水位情況，自動運行。抽吸泵運行按預設時間周期間歇控制，當MBR反應池低水位時，抽吸泵自動停止，以保護膜組器。

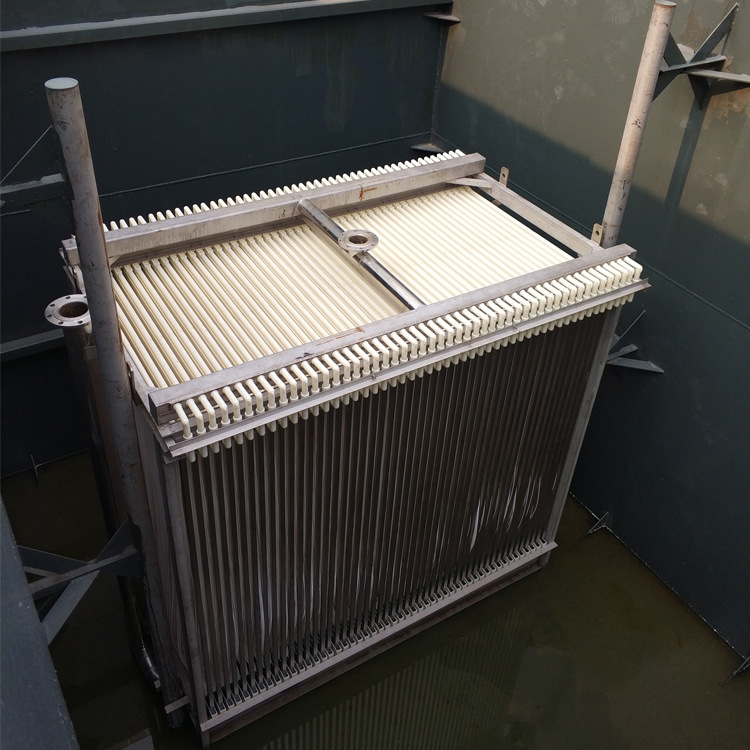

三、三菱化學MBR一體化污水處理設備效果圖：
